а
|

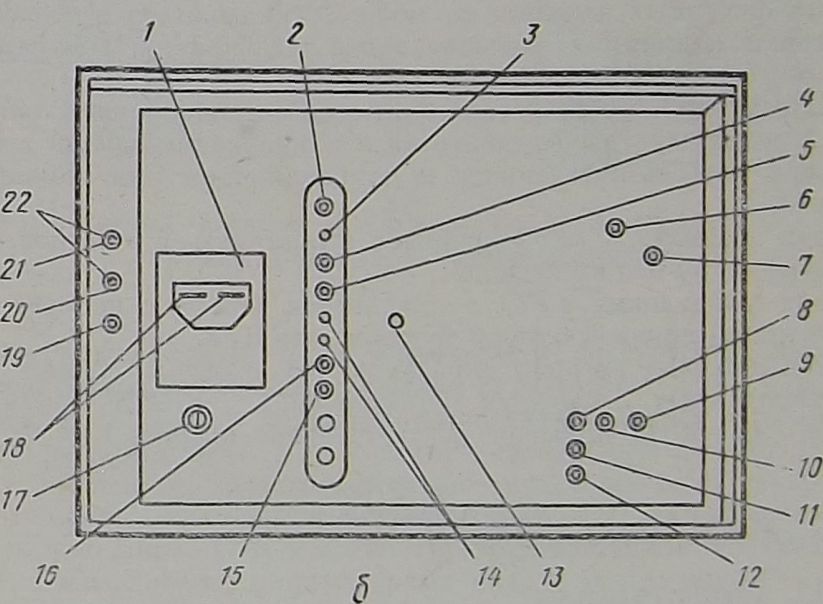

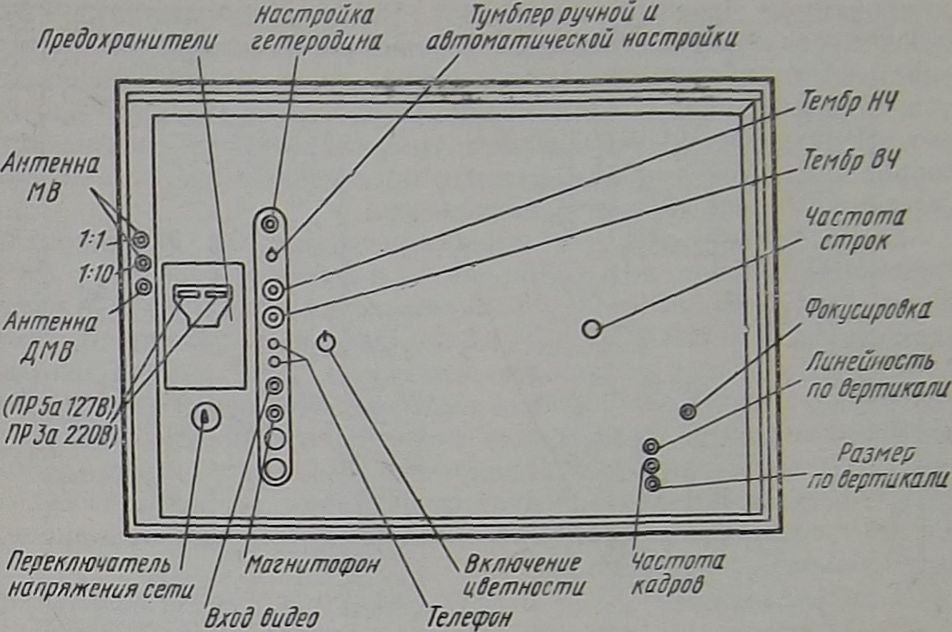

Рис. 1.4. Расположение органов управления со стороны задней стенки: |
а — УЛПЦТ-59-ІІ-2/3; б — УЛДЦТ-59-ІІ-10/11; 1 — предохранителп анодные; 2 — настройка частоты гетеродина; 3 — переключатель настройки вАвтомат — ручная»; 4 — тембр НЧ; 5 —тембр ВЧ; 6 — центровка по вертикали; 7 — фокусировка; 8 — размер по вертикали; 9—центровка по горизонтали: Ю — частота строк; 11— частота кадров; 12 — линейность по вертикали; 13 — выключатель цветности; 14 — гнезда головных телефонов; 15 — гнездо магнитофонное; 16 — вход «Видео»; 17 — переключатель напряжения сети; 18 — предохранители сетевые (5А — 127 В, 4А — 220 В); 19—22 — гнезда подключения аптешш
11
|
