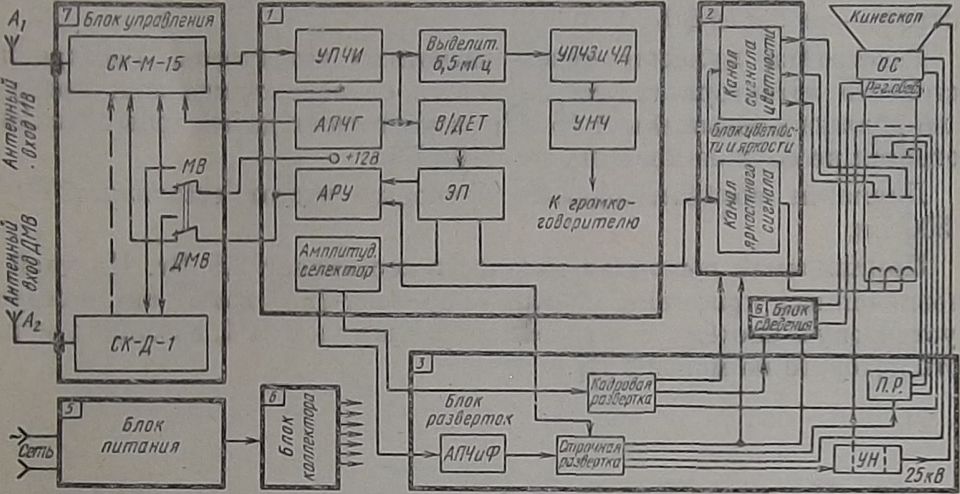

Хорошие условия для покупки коммерческого линолеума оптом. Скидки до 18%! усиления и преобразования высокочастотных сигналов любого из 12 телевизионных каналов метрового или 39 телевизионных каналов дециметрового диапазонов в сигналы промежуточных частот (31, 5—3&) МГц. Выход СК-Д-1 связан (показано пунктирной линией) со смесительным каскадом СК-М-15, который при приеме дециметровых волн используется как дополнительный каскад усиления сигнала промежуточной частоты. Переключение телевизора для ра-
боты в метровом или дециметровом диапазоне волн осуществляется с помощью переключателя лМВ-ДМВ», который коммутирует напряжение питания +12В соответственно на СК-М-15 или СК-Д-1. С блока управления сигналы промежуточной частоты (в выхода СКМ-15) подаются на вход УПЧИ блока радиоканала (УІ). Основное усиление сигналов промежуточной частоты осуществляется в трехкаскадпом УПЧИ, на входе которого включен фильтр сосредоточенной селекции, определяющий высокую частотную избирательность ио соседнему каналу. Сигналы промежуточной частоты с выхода УПЧИ подаются па впдёодетектор, выделитель разностной частоты 6,5 МГц и систему АПЧГ. Сигналы звукового сопровождения образуются путем биений сигналов промежуточной частоты изображения (38 МГц) и звука (31,5 МГц) на специальном детекторе. Полученный сигнал разностной частоты 6,5 МГц усиливается и ограничивается в трехкаскадпом УПЧЗ, детектируется и поступает на вход двухкаскадного лампово-полупроводникового УНЧ. На выходе УНЧ включены два динамических громкоговорителя, которые расположены в корпусе телевизора. Видеосигнал, полученный на выходе вндеодетектора, через эмит-терный повторитель подается на схему АРУ, амплитудный селектор синхроимпульсов, а также на вход каналов яркости и цветности блока У2. 8 | ||||||||
|
