По оси ординат откладывается не абсолютное значение коэффициента усиления, а отношение коэффициента усиления на любой частоте к коэффициенту усиления на частоте резонанса.

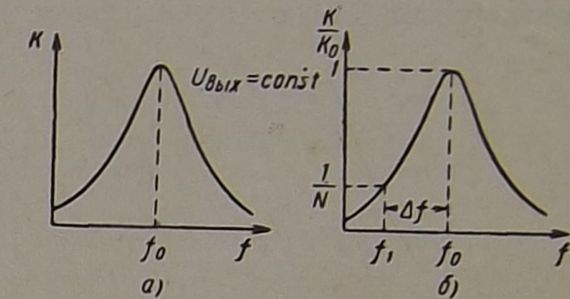

Рис. 1.1.
Коэффициентом избирательности, или ослаблением, принято счйтать
откуда
т. е. при расстройке от резонансной частоты коэффициент усиления ослабляется в N раз. Очевидно, что чем больше величина N при заданной расстройке Д/, тем выше избирательность.

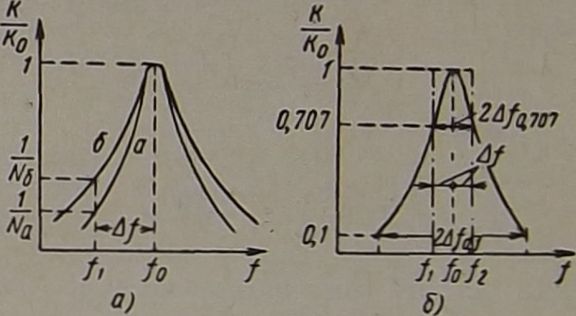

Рис. 1.2.
На рис. 1.2,а приведены резонансные характеристики двух приемников: при одинаковой расстройке Д/, т. е. на частоте М Na>Nб^ т. е. приемник а имеет более высокую избирательность, чем приеммик б.
Исходя из особенностей человеческого уха, изменение громкости на 3 дб, или приблизительно на 30%, не оказывает заметного эффекта, что соответствует ослаблению Йщ^/2, От-
