В радиотелеграфных приемниках искажения вызывают изменение формы выходного сигнала, его длительности и т. д.
В идеальном случае, при отсутствии искажений, частота и форма электрических напряжений и токов на выходе приемника точно соответствуют частоте и форме огибающей кривой э. д. с. в антенне.
Искажения, вносимые отдельными блоками приемника, можно разделить на частотные, нелинейные и фазовые.

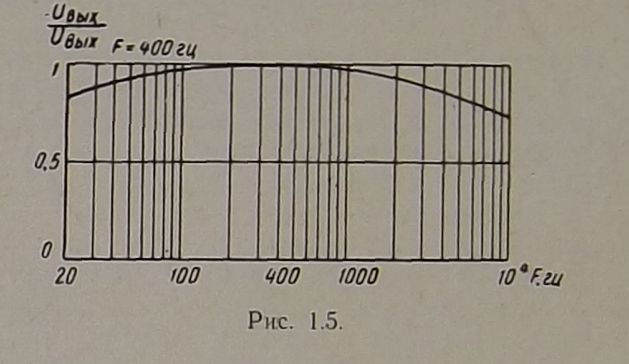

О величине частотных искажений можно судить по частотной характеристике приемника (одна из которых для примера приведена на рис. 1.5), которая показывает, насколько равномерно усиливаются частоты, лежащие в пределах заданной или требуемой полосы пропускания.
Частотная характеристика, представляющая собой зависимость выходного напряжения (или тока) от частоты модуляции принимаемого сигнала, снимается при постоянстве коэффициента модуляции и величины входного напряжения.
В радиотелефонных приемниках (в особенности в радиовещательных высшего качества) для более полной оценки частотных искажений частотная характеристика снимается по звуковому давлению, что дает возможность включить в оценку степени частотных искажений и излучающую — акустическую систему.
Нелинейные искажения, причиной которых является нелинейность отдельных элементов, входящих в радиоприемник, главным образом нелинейность характеристик ламп, вызывают появление в выходном напряжении или токе новых частот, отсутствующих в огибающей э. д. с. антенны.
Степень отклонения выходного напряжения (или тока) от синусоидального напряжения (или тока) огибающей на входе характеризуется коэффициентом нелинейных искажений.
Таким образом, отношение действующих значений всех высших гармонических составляющих к действующему зна-
