ряемое в вольтах, так и после детектора уже по низкой или звуковой частоте, на которой производится усиление первичной формы сигнала по напряжению и по мощности для приведения в действие оконечного аппарата.
Приведенные соображения позволяют определить три основные задачи, разрешаемые в радиоприемных устройствах:-выделение принимаемого сигнала из всего комплекса воздействующих помех, преобразование принимаемых колебаний в токи и напряжения первичной формы сигнала и усиление принимаемых сигналов до величины, необходимой для работы оконечного аппарата.
Кроме указанных основных задач на приемник возлагается также и ряд дополнительных, обусловливаемых как классом приемника, так и специфическими особенностями схемы. Такими задачами являются: поддержание относительно постоянной мощности в оконечном аппарате (автоматическая регулировка усиления1), поддержание частоты гетеродина в соответствии с частотой принимаемого сигнала (автоматическая подстройка частоты) и др.

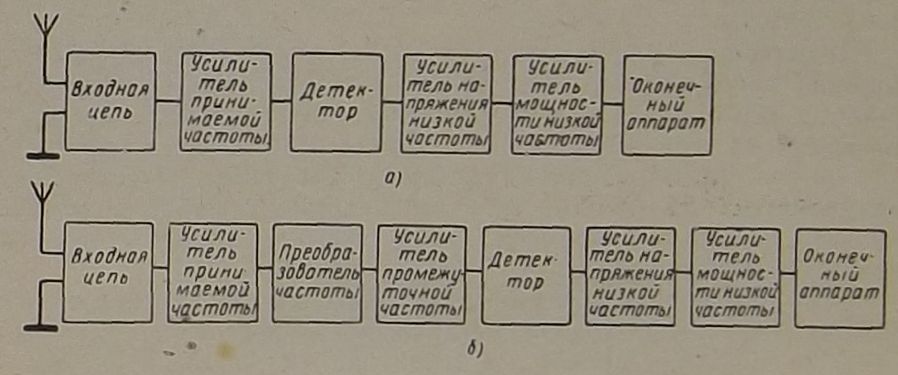

Таким образом, сочетая блоки, выполняющие основные задачи, поставленные перед радиоприемным устройством, можно составить схему простейшего радиоприемника прямого усиления, блок-схема которого приведена на рис. 1.8,а.
Рис. 1.8.
Первый блок — входная цепь, представляет собой колебательный контур или систему колебательных контуров, обладающих резонансными свойствами и дающих возможность выделить сигнал требуемой частоты из всего комплекса мешающих колебаний, воспринимаемых антенной.
Усилитель принимаемой частоты, кроме усиления приходящих сигналов до величины, необходимой для эффективной работы детектора, благодаря наличию колебательных контуров, обладающих резонансными свойствами, также позволяет
