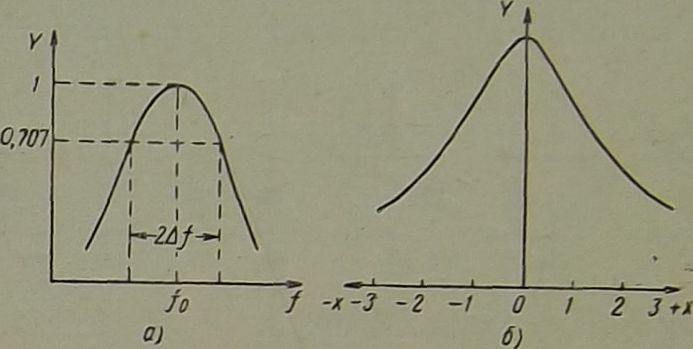

одним колебательным контуром. Обычно, как об этом уже было указано в гл. Щ допускается некоторая неравномерность
Рис.
усиления различных составляющих частот и ширина полосы отсчитывается на уровне 0,707.
, Исходя шз: (2.12),
при x=Q~= 1, получаем
"(2.13)
и .
. ■ (2-14)
Таким образом, полоса пропускания частот одиночного колебательного контура непосредственно определяется его добротностью, обратной величине которой (т,. е. затуханию) и равна относительная ширина полосы, как это видно из (2.14).
§ 2. СХЕМЫ ВХОДНЫХ ЦЕПЕЙ
Схемы входных цепей радиоприемников можно классифицировать по следующим трем основным признакам:
1. По характеру связи с антенной; для примера на рис. 2.3, а, б, в, г, д, е, ж, з приведены соответственно схемы входных цепей с непосредственной связью, с емкостной (с последовательным и параллельным включением емкости связи), индуктивной, автотрансформаторной и смешанной связью: Посредством взаимоиндуктивности активного сопротивления, взаимоиндуктивности и внутренней емкости и индуктивно-емкостной связи.
2. По числу колебательных контуров, настроенных на ча-стоту сигнала. На рис. 2.4 приведены: одноконтурная, двухконтурная и многоконтурная схемы.
