3. По характеру связи между отдельными контурами могут быть схемы: с индуктивной, автотрансформаторной, емкостной, индуктивно-емкостной и внутреннеемкостной связью, соответственно приведенные на рис. 2.5, а, б, в, г, д.

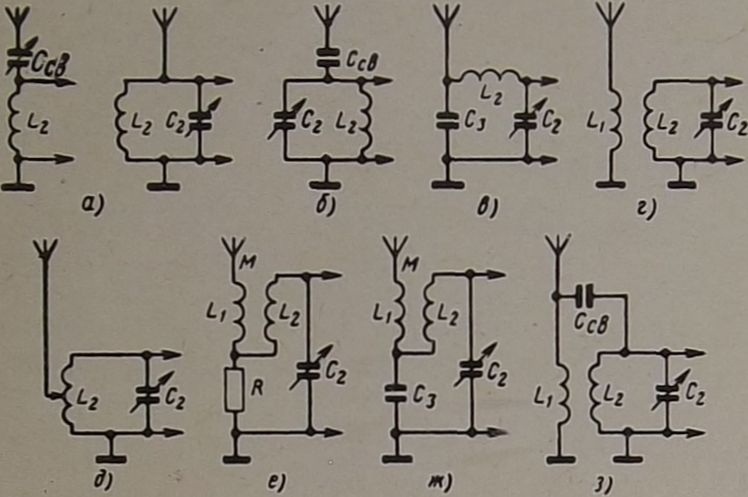

Рис. 2.3.
Кроме приведенных схем входных цепей, рассчитанных на подключение к приемнику обычной несимметричной антенны, в пррфессиональных приемниках, работающих от антенны с направленной характеристикой, входная цепь должна быть рассчитана на подключение антенны с'симметричным входом.

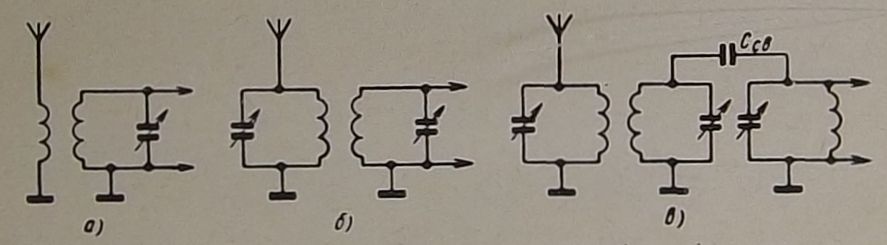

Рис. 2.4.
Примером такой схемы является приведенная на рис. -2.5,6, в которой между катушкой связи с антенной и входным контуром приемника обычно устанавливается экран для устранения емкостной связи и сохранения симметрии фидерной линии, так как последнее условие является обязательным в антеннах, обладающих направленной характеристикой.
В ряде случаев может оказаться необходимым согласование антенны с симметричным выходом с несимметричной схе-42
