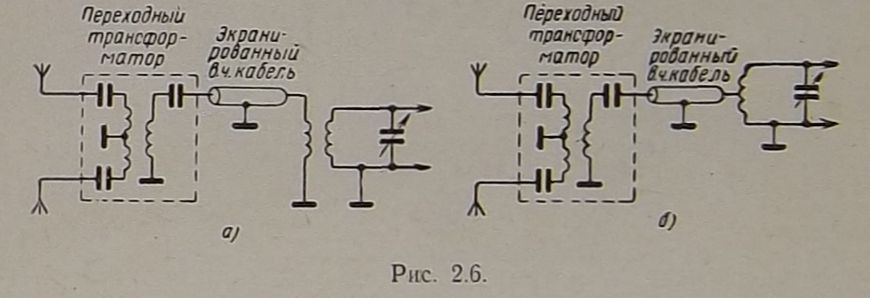

мой входной цепи радиоприемника. Такое согласование осуществляется с . помощью согласовывающего переходного трансформатора по схеме, приведенной на рис. 2.6,а—для индуктивной связи с входным контуром и на рис. 2.6,6 — для автотрансформаторной связи.

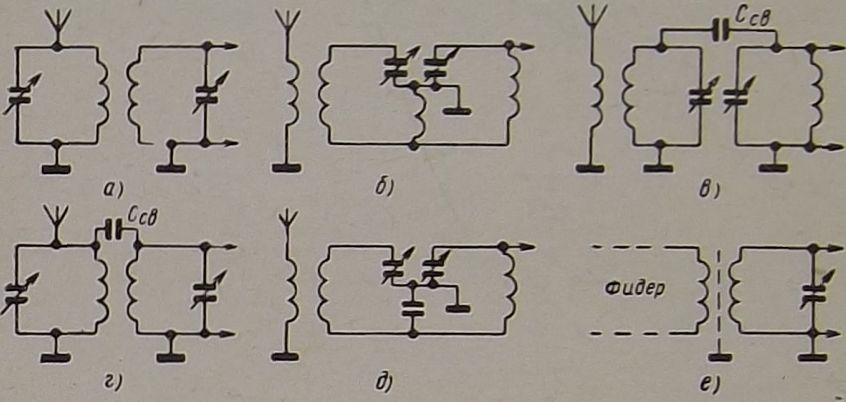

Из приведенных схем входных цепей наибольшее распространение в радиовещательных приемниках получила одноконтурная входная цепь с индуктивной связью 'I антенной. В профессиональных приемниках чаще всего используются двухконтурные схемы входных цепей при емкостной или индуктивной связи Гс антенной и индуктивной связью между контурами. 1 43 Заключая обзор схем входных цепей, следует остановиться и на дополнительных элементах в схемах. Так, при работе двух приемников на одну антенну последовательно с антенной включают разделительное сопротивление, например 100 ом (рис. 2.7,а), которое уменьшает шунтирующее действие входной цепи одного приемника другим. Вместо разделительного сопротивления можно использовать включение емкости от 100 до 1000 пф. | ||||||||
|
