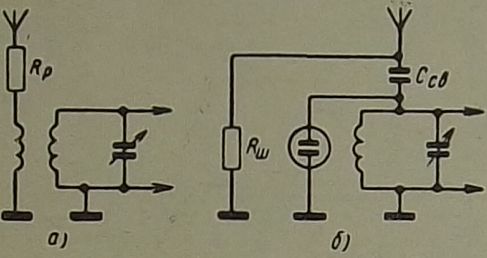

В тех случаях, когда приемник должен работать вблизи от мощных передатчиков, что особенно характерно для судовых радиоприемных устройств, необходимо предусмотреть защиту входной цепи приемника от сгорания при наведении в приемной антенне значительных напряжений і пределах от 50 до 100 в. В этом случае целесообразно использовать схему с неоновой лампой (рис. 2.7,6).
Загораясь, неоновая лампа» замыкает накоротко входной контур. Шунтирующее сопротивление Яш включается при емкостной связи с антенной для стенания статических зарядов, образующихся на пластине конденсатора, соединенной с антенной, на землю.
РЛС. 2.8;

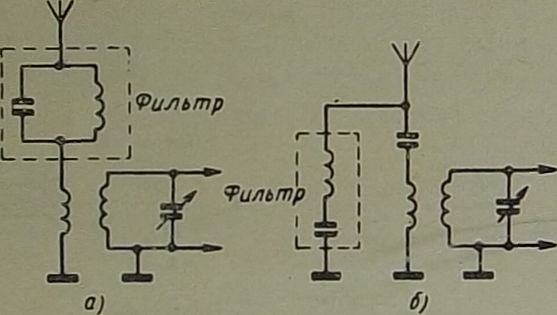

В некоторых приемниках последовательно входной цепи включается заграждающий фильтр (фильтр «пробка»), настроенный на фиксированную частоту и не Пропускающий колебания этой частоты в приемник (рис. 2.8,а).
В ряде радиовещательных приемников заграждающий фильтр настраивается на промежуточную частоту приемника, обычно 465 кгц.
На рис. 2.8,6 приведена схема входной- цепи с включенным параллельно ей пропускающим фильтром, сопротивление которого на резонансной частоте очень мало, что приво: дит к закорачиванию входной цепи.
