Входная цепь радиоприемника получает питание со сто* роны антенны, которая может быть представлена в виде ге-нератора эквивалентной э. д. ,с. с внутренним сопротивление ем, равным сопротивлению излучения антенны, использованной в качестве передающей.

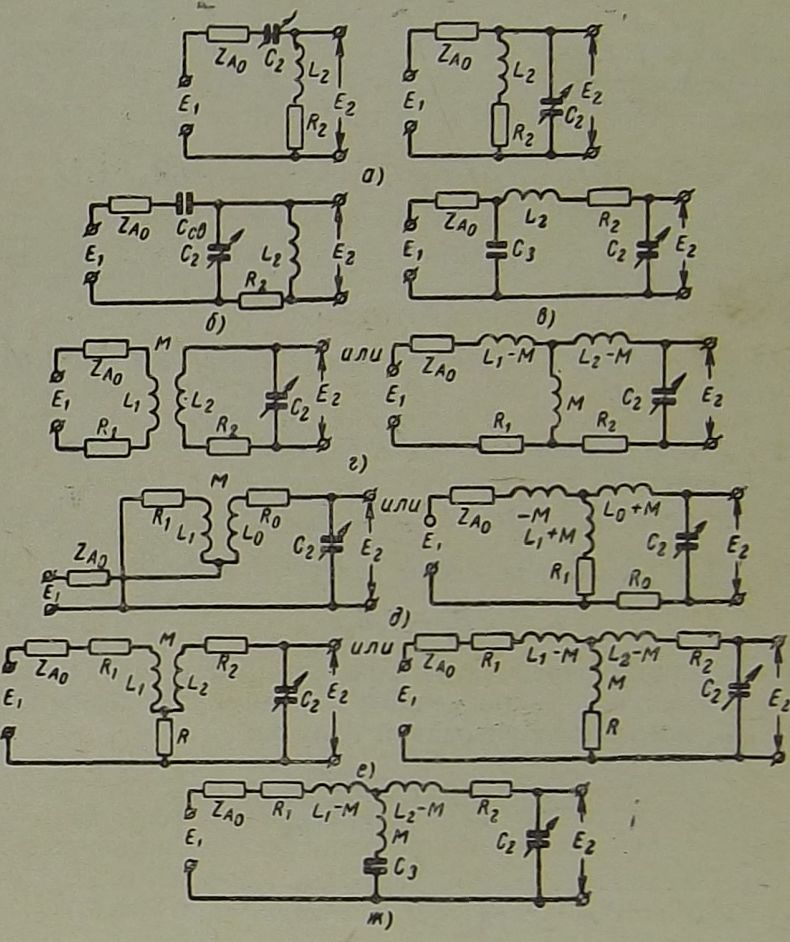

Рис. 2.9.
Для вывода основных соотношений до входной цели необ-ходимо принципиальные схемы привести к виду эквивалент* ных, включив со стороны антенны упомянутый генератор с эквивалентной э. д. с. Ех с его внутренним сопротивлением Яао-
Схемы, эквивалентные приведенным на рис. %2.3, изображены соответственно на рис. 2.9, а, б, в,-г, д, е, ж.
