Эквивалентные схемы показывают, что любую из схем входных цепей можно приве« сти, как известно из курса линейных цепей, к схеме общего вида (Т-образной схеме) или к схеме замещения.

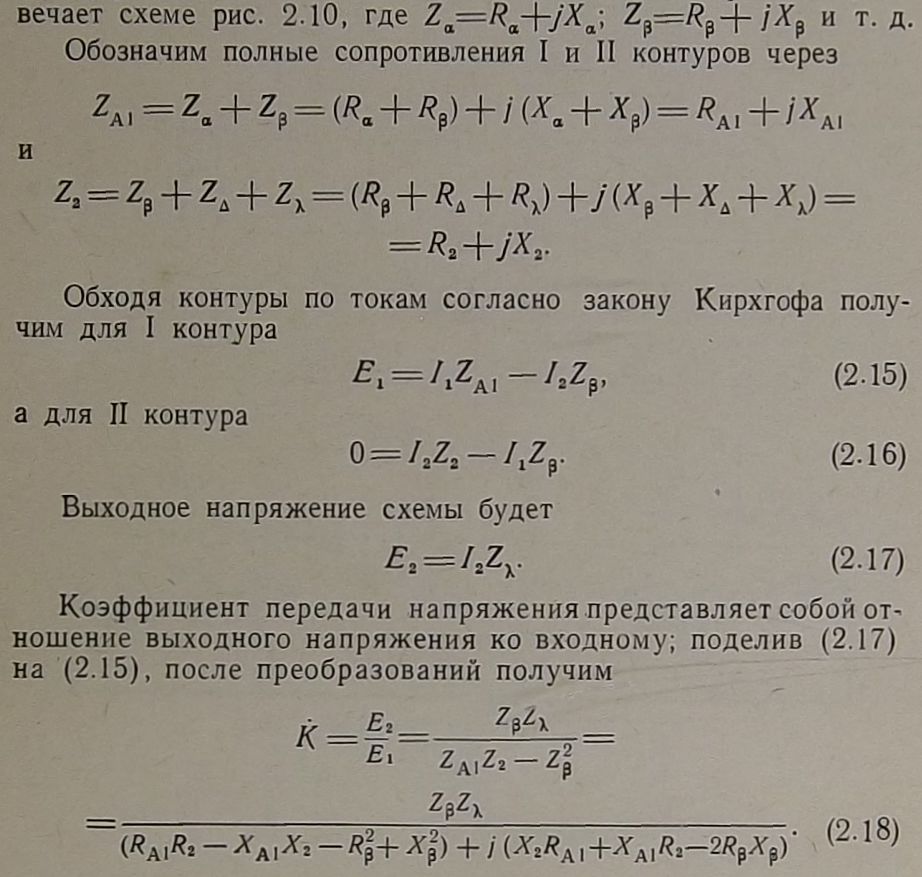

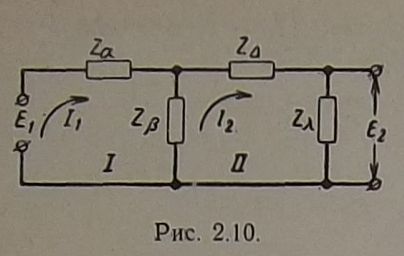

В самом общем виде схема замещения, к которой может быть приведена любая из схем входных цепей поиемника. от-
Однако наибольший интерес для нас представляет резонансный коэффициент передачи при настройке входной цепи приемника в резонанс с принимаемой частотой.
Так как I и II контуры связаны между собой, то во II контур вносится из антенны активное и реактивное сопротивления, т, е. эквивалентное сопротивление II контура будет
