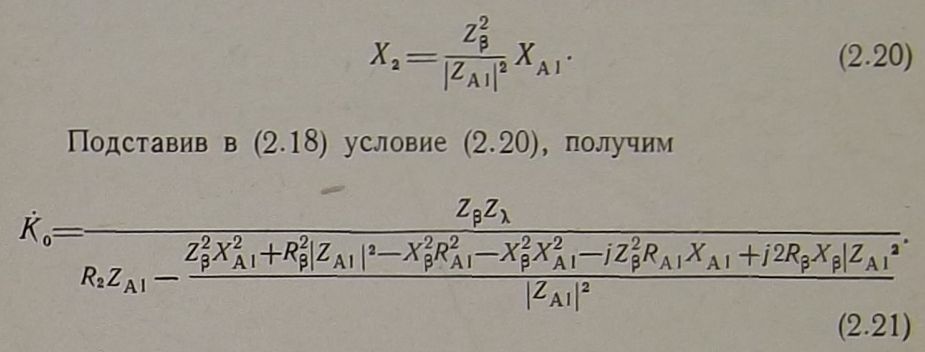

При резонансе реактивное эквивалентное сопротивление II контура равно нулю, или условие резонанса
Таким образом, уравнение (2.21) является наиболее общим выражением для резонансного коэффициента передачи входной цепи любого вида. Подставляя в (2:21) значения 1АХ, Щ, Ц и 2^, легко находимые из эквивалентных схем, приведенных на рис. 2.9, получим значение резонансного коэффициента передачи для той или другой схемы входной цепи.
Большинство схем входных цепей не содержит активной составляющей в сопротивлении связи и выходном сопротивлении, т. е. /?р==0, |2р|==ЙГр и |||р||<|| (сохраняя для большей наглядности написание ZAI и Zx и понимая под этими обозначениями их модули); в этом случае модуль выражения (2.21) приобретает вид
(2.22)
(Последнее можно еще более упростить, полагая, что вторым ^слагаемым в знаменателе, представляющем собой вносимое из антенны активное сопротивление, можно (при достаточно слабой связи) пренебречь по сравнению с потерями контура, тогда
(2.23)
Полученные нами выражения (2.18), (2.21), (2.22) и
(2.23), соответствующие схеме замещения, могут быть использованы не только при анализе и расчете входных цепей, но применимы во всех других случаях расчета устройств, схемы которых приводятся к схеме замещения, как это и будет показано ниже.
