1. Простая схема входной цепи с непосредственной связью с антенной с последовательным включением контура.

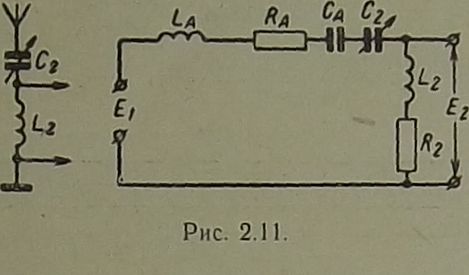

Принципиальная и эквивалентная схемы приведены на рис. 2.1 Г; ввиду ее простоты вывод основных соотношений произведем непосредственно из схемы. Резонансная частота будет определяться как
(2.24)
где
Ток при резонансе будет
выражая щ через некоторую эквивалентную добротность цепи
получим
(2.25)
Выходное напряжение при настройке в резонанс с принимаемой частотой, полагая, что будет
и
(2.26)
Из (2.24) очевидна зависимость резонансной частоты входной цепи от параметров антенны, что является большим недостатком этой схемы.
