С другой стороны, как это видно из выражения для резонансного коэффициента передачи, его величина при хорошей добротности контура может достигать довольно больших значений (обычно от 20 до 50).
Эта схема нахрдит применение в простейших радиовещательных приемниках.
2. Входная цепь при индуктивной связи с антенной. Исходя из принципиальной и эквивалентной схем (рис. 2.3,г и 2.9,г), имеем
подставив эти выражения в (2.22) для резонансного коэффициента передачи, получим
(2.27)
Рис. 2.12.
Полагая, что переменной величиной является взаимоин-дуктивность .М, найдем такую ее величину, при которой коэффициент передачи будет наибольшим; для этого продифференцируем (2.27) по М, приравняем производную нулю и найдем
; Подставив (2.28) в (2.27), получим искомое нами значение максимального коэффициента передачи при оптимальной связи с антенной:
(2.30)

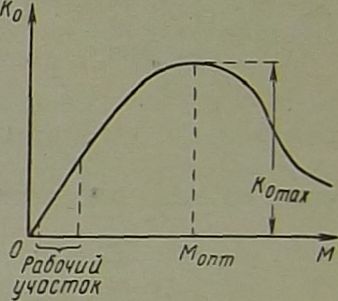

Графическая зависимость- Ко=ц>(М) представлена на рис. 2.12. Попутно отметим, что величину связи всегда выбирают меньше оптимальной в пределах рабочего участка, как это и обозначено на графике.
' Относительная избирательность входной цепи может быть также охарактеризована отношением сопротивления потерь
