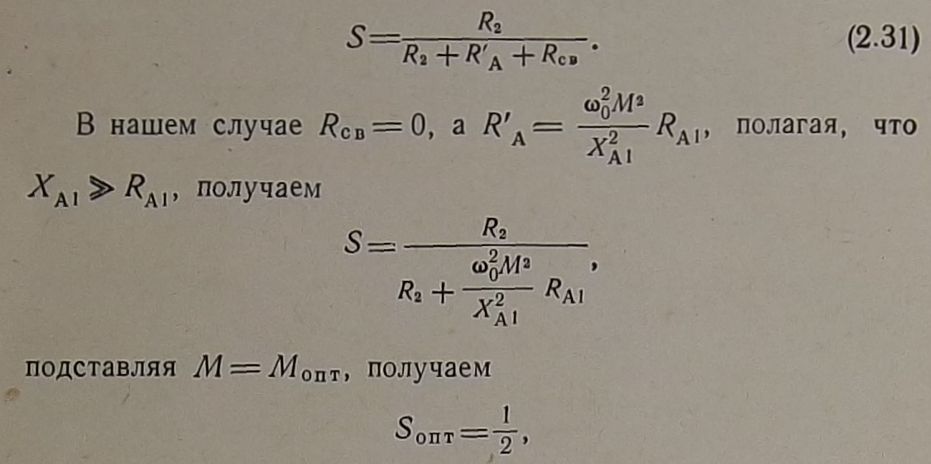

контура к сопротивлению потерь контура вместе с внесенным сопротивлением из антенны и потерями в сопротивлении связи: |
|
т. е. наибольшая относительная избирательность входной цепи с индуктивной связью с антенной не может быть более ИИ
Определим зависимость расстройки контура от величины взаимоиндуктивности М.
Согласно (2.20) имеем
решая которое относительно С2, получим
(2.32)
где СгШ емкость контура при настройке его в резонанс с учетом вносимого сопротивления из антенны.
Начальная же емкость контура, определяющая настройку контура в резонанс без учета 'Влияния антенной цепи,, определяется из выражения
подставляя в (2.32), имеем
(2.33)
50
|
