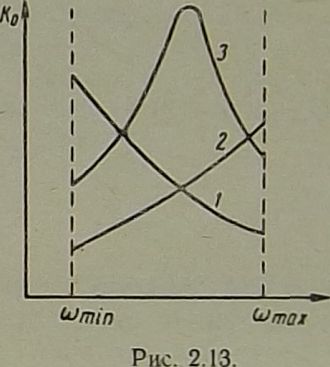

2) шА Щ (отахщ соответствует работе на «укороченную» антенну, частота антенной цепи выбирается больше наивысшей частоты поддиапазона (кривая 2)\
3) ®ш1п<СшА<Сштах“частота антенной цепи, выбрана в пределах настраиваемого поддиапазона (кривая 3).
Наибольшая неравномерность, как видно из графиков, соответствует третьему случаю, поэтому входная цепь с индуктивной связью используется в режиме с удлинением либо с укорочением:
в первом случае
а>А^(0,67Щ|77)и)ш1п—для длинных и средних волн и
а>А=?(0,25&$5) шт1п—для коротких волн; во втором случае
о) Шй 1 ,Зо> I .

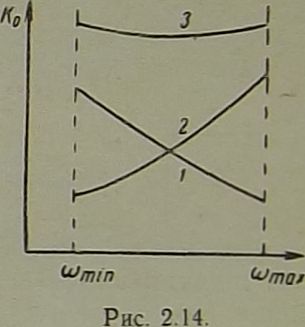

Для выравнивания коэффициента передачи в пределах поддиапазона можно использовать схему индуктивно-емкостной связи с антенной (рис. 2.3,з).,При этом, если работать в режиме с удлинением (кривая /, рис. 2.14), то наличие конден
сатора связи приводит к увеличению коэффициента передачи с частотой (кривая 2), суммарный эффект изобразится кривой 3.
Однако в большинстве случаев неравномерность усиления в пределах поддиапазона компенсируется в последующих каскадах усиления высокой частоты, как это будет показано ниже.
3. Входная цепь с емкостной связью с антенной. Принципиальная и эквивалентная схемы приведены на рис. 2.3,6 и
