Входом каскада является управляющая сетка усилительной лампы, а выходом—\ управляющая сетка следующей лампы.

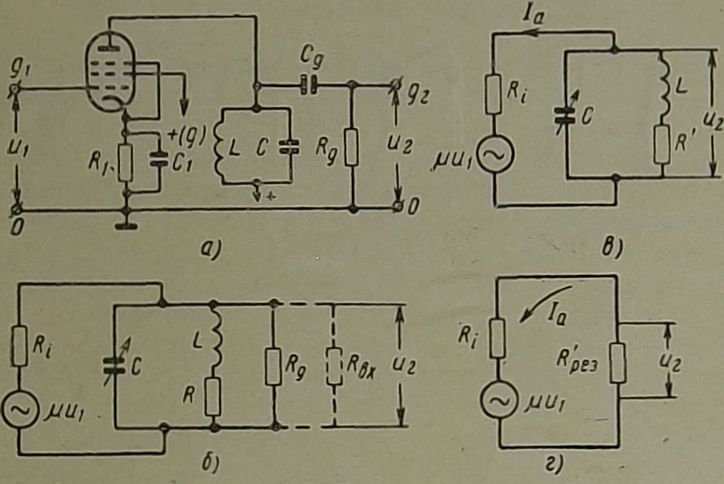

Простейшей схемой усилителя частоты принимаемого сигнала является схема с непосредственным включением контура в анодную цепь лампы (рис. 3.1,а).
Контур, состоящий из Ь и С, настраиваясь в резонанс с частотой принимаемого сигнала, обладает при этом большим резонансным сопротивлением, на котором переменная составляющая анодного тока лампы образует большое паде-
Рис. 3.1.
ние напряжения, снимаемое на управляющую сетку дампы следующего каскада. Следует при этом-иметь в виду, что контур, включенный в схем>у усилительного каскада, .шунтируется активными сопротивлениями, которые ухудшают его ■избирательность, чем и объясняется ухудшение характеристики избирательности каскада по сравнению с характеристикой избирательности контура. Поэтому для построения характеристики избирательности усилительного каскада по выведенному ранее выражению (2.11) следует подставить в него значение эквивалентной добротности, которую легко определить, пользуясь известным из общих курсов методом ■пересчета шунтирующих контур сопротивлений в последовательные суммируемые с собственным сопротивлением потерь, что и показано ниже выражениями (3.4) и (3.5).
Емкость Ся служит для предотвращения попадания постоянной составляющей напряжения на сетку лампы. Сопротивление /?£ служит для отвода отрицательных зарядов на зем-,60
